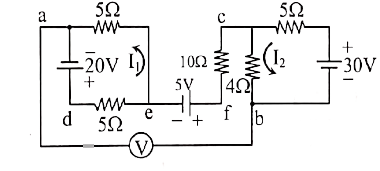

চিত্রে প্রদর্শিত বর্তনীতে ভােল্টমিটারের পাঠ কত হবে নির্ণয় কর। ধর যে ভােল্টমিটারটি যথাযথ পােলারিটিতে সংযােগ করা হয়েছে।

$I_{1}=\frac{20}{5+5} A=2 A$

$\mathrm{I}_{2}=\frac{30}{5+4} \mathrm{~A}=\frac{10}{3} \mathrm{~A}$

Voltage at a $=0 \mathrm{~V}$

Voltage at $\mathrm{d}=20 \mathrm{~V}$

Voltage at $\mathrm{e}=\{20-(5 \times 2)\} \mathrm{V}=10 \mathrm{~V}$

No current flow occurs through ec path.

$\therefore$ Voltage at $\mathrm{c}=(10+5) \mathrm{V}=15 \mathrm{~V}$

Voltage at $b=\left\{15-\left(4 \times \frac{10}{3}\right)\right\} V$

$=\left(15-\frac{40}{3}\right) \mathrm{V}=\frac{5}{3} \mathrm{~V}=$ Voltmeter reading

Shortcut : $-\mathrm{V}_{\mathrm{ab}}=\left[(-2 \times 5)-\left\{5-\left(4 \times \frac{10}{3}\right)\right\}\right]$

$\mathrm{V}=\left(-15+\frac{40}{3}\right) \mathrm{V}=-\frac{5}{3} \mathrm{~V} \therefore \mathrm{V}_{\mathrm{ab}}=\frac{5}{3} \mathrm{~V}$
