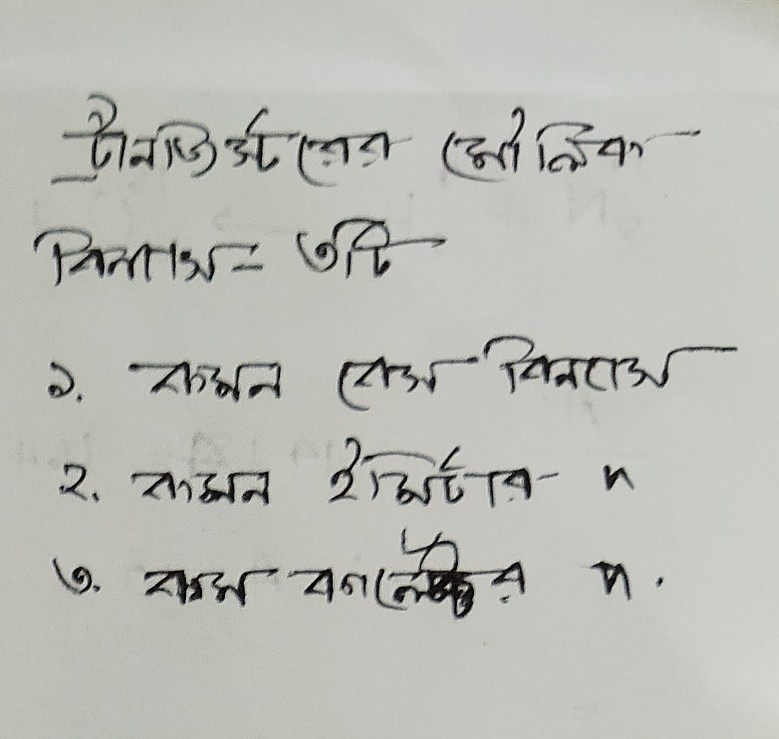

ট্রানজিস্টরের মৌলিক বিন্যাস-

ট্রানজিস্টরের ক্ষেত্রে-

i. $\quad \alpha=\frac{\beta}{1+\beta}$

ii. $\quad \beta=\frac{\alpha}{1-\alpha}$

iii. $(1+\alpha)(1-\beta)=1$

উদ্দীপকে একটি সাধারণ নিঃসারক n-p-n বর্তনী দেখানো হলো

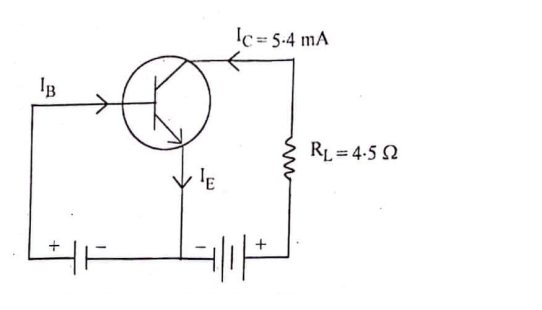

উদ্দীপকে একটি কমন এমিটার ট্রানজিস্টর বর্তনী দেখানো হলো। বর্তনীটির গতীয় রোধ ও ভার রোধ যথাক্রমে 55 Ω ও 45 Ω। বর্তনীর কারেন্ট গেইন 80 এবং কালেক্টর কারেন্ট 5.4 mA।

একটি সাধারণ ইমিটার ট্রানজিস্টর এ 2kΩ মানের লোড রেজিস্টার সংযোগ দেওয়া হলো। ট্রানজিস্টরের প্রবাহ লাভ 50 এবং ট্রানজিস্টরের অন্তঃরোধ 0.5ΚΩ
